达人多轴钻床的初步选型
浏览量:7813次发布时间:2016-04-18 13:32:03

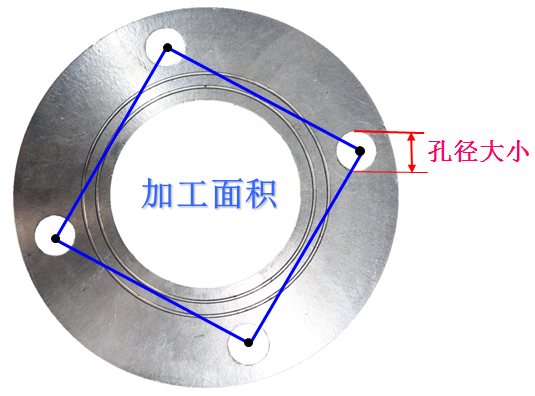

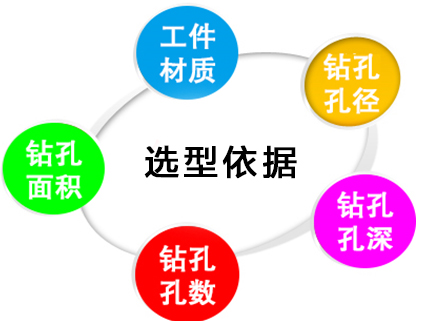

首先要根据加工工件的材质、钻孔参数来初步选型。


常规机型选型

工件材质一般为HRC35 以下黑色金属、铸铁、有色金属及不锈钢等,根据工件钻削孔径大小加工面积,来选择常规机型。

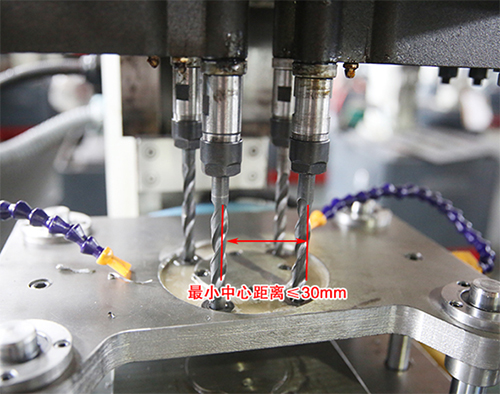

 示例一  工件钻削孔径(钻头)大小在Φ3~Φ7mm最小中心距要求在24mm以上

加工面积在300*300mm,可选机型ZB5207*12


 示例二  工件钻削孔径(钻头)大小在Φ3~Φ13mm内ER20最小中心距要求在30mm以上

加工面积在300*300mm,可选机型ZB5213*12ZK5213*12ZB6213*12ZK6213*12ZB6413*24

加工面积在300*500mm,可选机型ZK5213*24ZB6213*24ZK6213*24ZB6413*24


 示例三  工件钻削孔径(钻头)大小在Φ14~Φ23mm内,钻杆莫氏二号,要求最小中心距要求在42mm以上

加工面积在290*290mm,可选机型ZB5223*6ZK5223*6ZB6223*6ZK6223*6ZB6223*12ZK6223*12

加工面积290*500mm,可选机型ZK5223*12ZB6223*12ZK6223*12ZB6223*24ZK6223*24


 示例四  工件钻削孔径(钻头)大小在Φ24~Φ32mm内,钻杆莫氏三号,最小中心距要求在65mm以上

加工面积在600*650mm,可选机型ZB5232*12



一字机选型

 示例一  工件钻削孔径(钻头)大小在Φ3~Φ13mm内,ER20要求最小中心距30mm以上

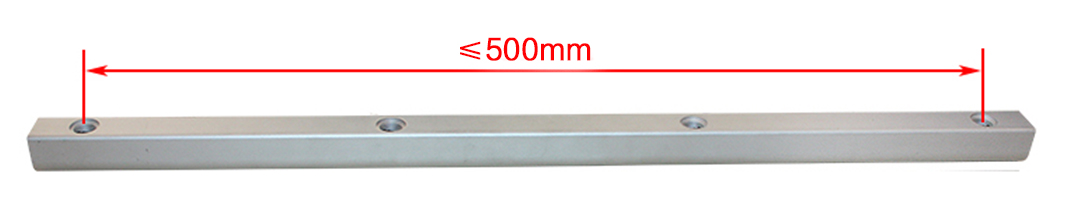

加工面积在50*500mm,可选机型ZB5213*6-ZZK5213*6-Z


 示例二  工件钻削孔径(钻头)大小在Φ14Φ23mm内,莫氏二号要求最小中心距42mm以上

加工面积在50*500mm,可选机型ZB5223*4-ZZK5223*4-ZZK6223*6-Z
