达人多轴钻床的精确选型
浏览量:8346次发布时间:2016-04-21 13:23:12

根据孔径和加工面积,初步选择机型后已经有了个大概范围,接下来根据工件的具体参数精确选择使用的机型。

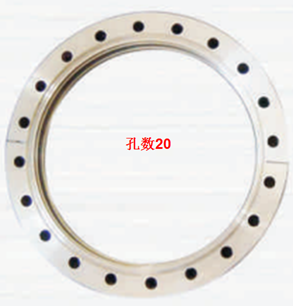

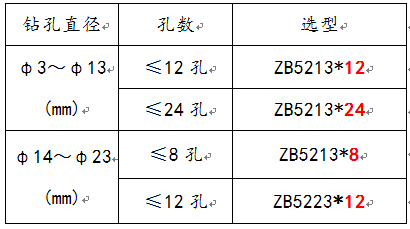

一、 孔数




二、ZK/ZB机型选择

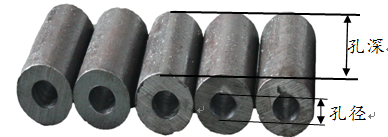

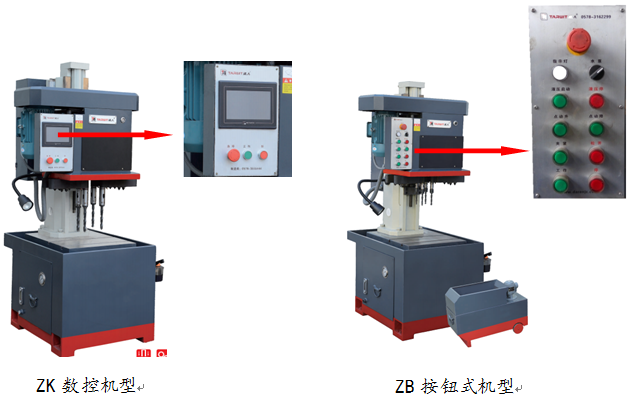

 如果孔比较深(一般是孔深大于孔径3倍以上)为深孔加工,选用ZK数控机型,ZK数控机型有自动排序功能可以分十段次加工深孔,其他一般选用ZB按钮式机型。




三、立式/卧式选择

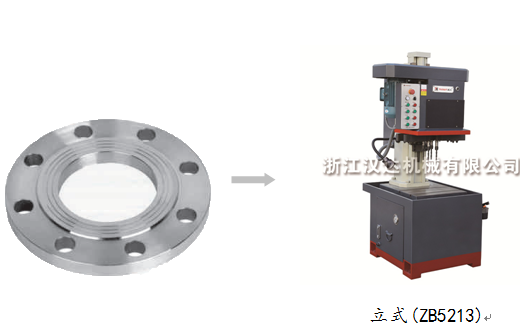

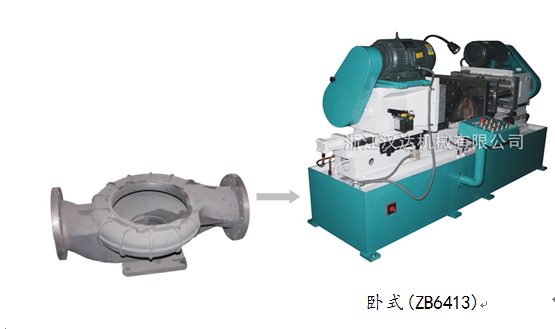

 工件较高、较重或不便采用立式装夹则选卧式机型(ZB6413);其他选用立式机型(ZB5213)




机型选择示例

20151021091135_48305.png油缸盖

工件材质:HT200铸件
工件外形尺寸:82*82*37(mm)
钻孔深度:23mm

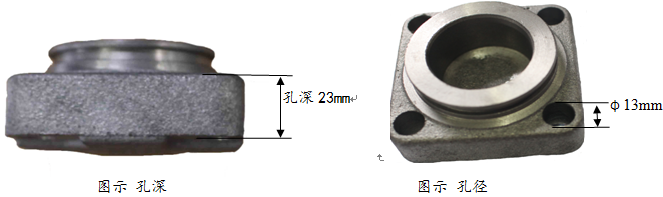

钻孔孔径:13mm
钻孔孔数:4
钻孔时间:15秒
第一步:初步选型
3.1 孔径和加工面积

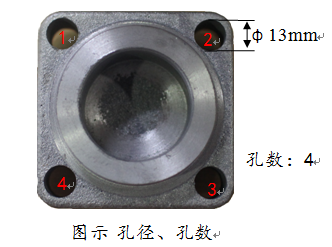

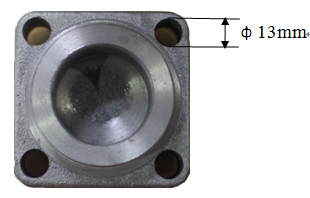

                   图示  孔径


该油缸盖孔径为13mm,在φ3~φ13范围内,工件外形为82*82*37(mm),加工面积在180*300(mm)范围内,按2.1.2可选机型ZB(ZK)5213*12、ZB(ZK)6213*12、ZB(ZK)6413*24
第二步精确选型
3.2.1孔数
 钻销孔径在φ3~φ13范围内,孔数在12孔以内可选机型ZB(ZK)5213*12、 ZB(ZK)6213*12




3.2.2 ZB/ZK选型
 此款油罐盖孔深小于孔径3倍为浅孔加工一般选用ZB按钮式机型,则可选机型为ZB5213*12、ZB6213*12。




3.2.3 立式/卧式机型选择
 该油罐盖工件外形为方形、厚度小、轻便,易于立式装夹,则选用立式机型。加工此款油缸盖最终确定为机型ZB5213*12。
