您现在的位置:首页-产品中心-多轴排钻/一字机-详情-ZK5223*4排钻(一字机)

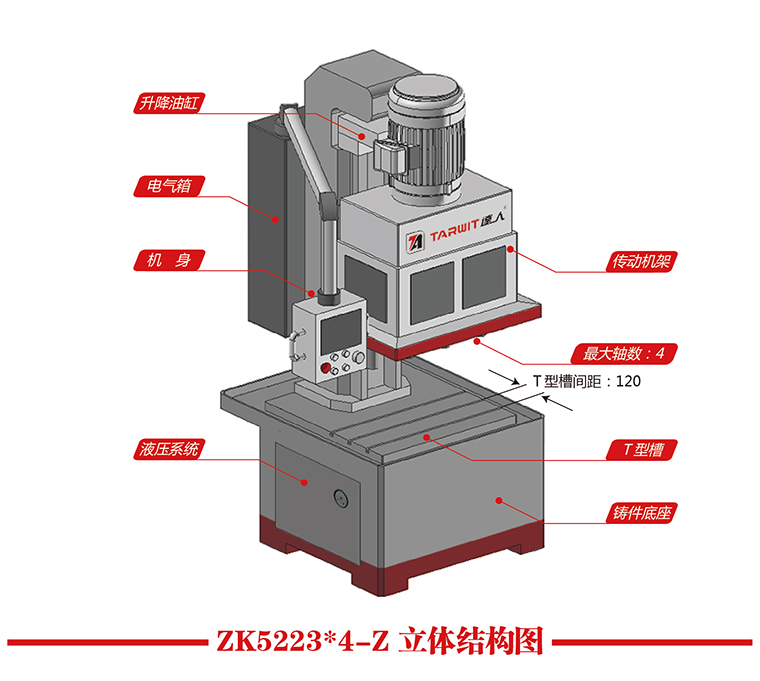

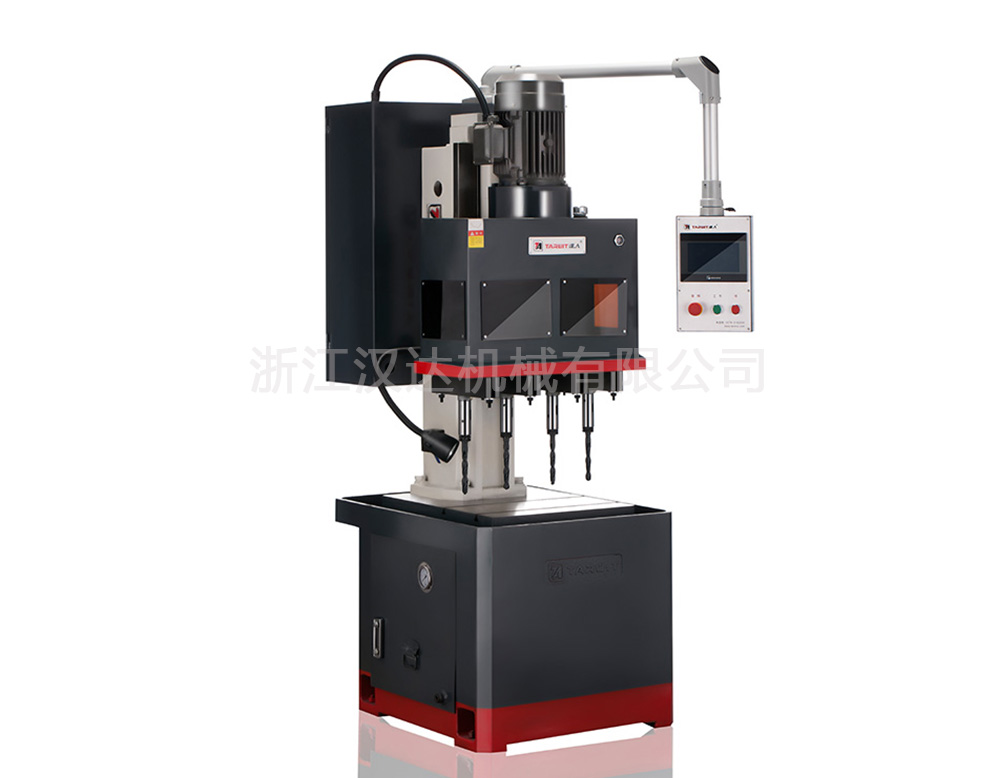

ZK5223*4排钻(一字机)多轴排钻/一字机
  • 机型:ZK5223*4排钻(一字机)

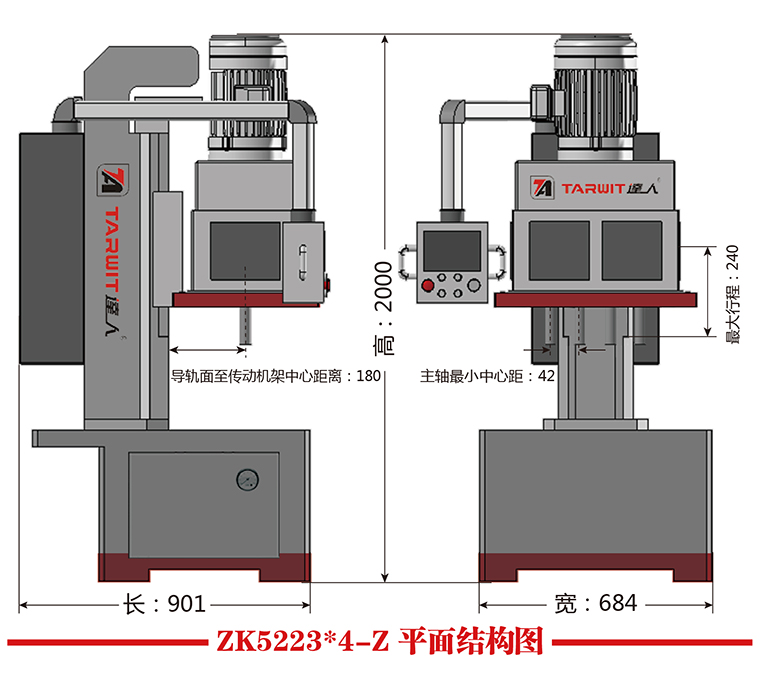

  • 最小孔距:42 mm
  • 操作界面:PLC触摸屏
  • 最大轴数:4 pcs
  • 电机功率:4 kw
  • 加工方式:钻孔
  • 产品详情
  • 产品参数
  • 客户评价


ZK5223*4一字机多轴钻A3铁板,40秒完成1只工件5个孔的任务,极大提升加工效率!

视频: ZK5223*4一字机 A3铁板钻孔 立式多轴钻床

机型:ZK5223*4一字机
工件名称:A3铁板
工件材质:

钻孔范围:直线型5孔均布,孔距45mm

钻孔深度:25mm
加工孔数:5
加工时间:40s



1)一次最多可以同时钻4个孔,Ф8~Ф23mm的孔径都可以。

2)所钻的孔排列在一条直线上,适合钻一条直线排列的孔。

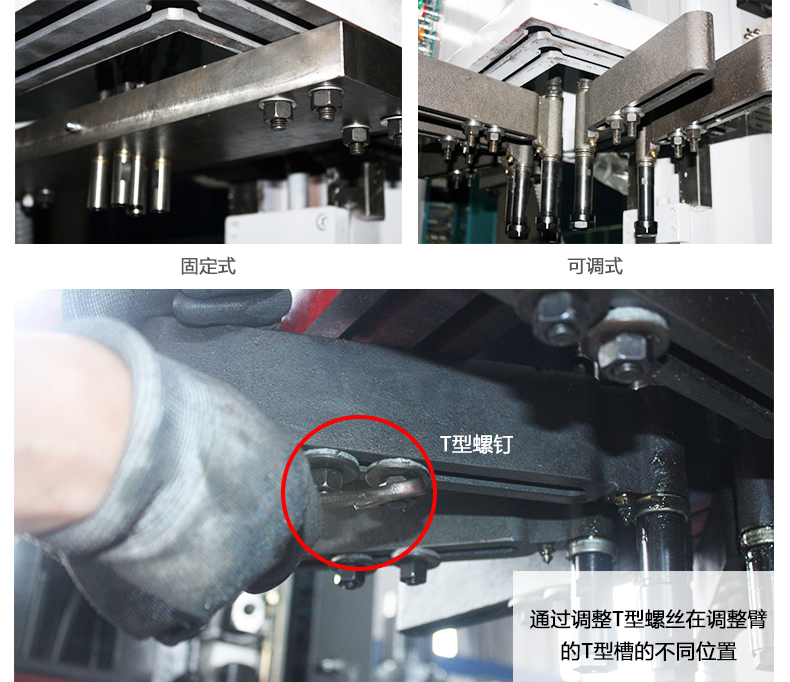

3)孔与孔之间的中心距可以在42~500mm之间任意调整。钻床的主轴位置在一条直线上可以任意调整。

4)钻床进给动力用液压进给,动力强劲,可以钻不锈钢。

5)钻床整个机身都是铸件制成,坚固耐用,性能稳定可靠,使用寿命长。

6)数控钻床,控制面板为触摸屏PLC控制。具有自动退刀功能,可以钻较深的孔。




机床通用性好,实现不同孔径、不同孔位、不同孔距的零件加工

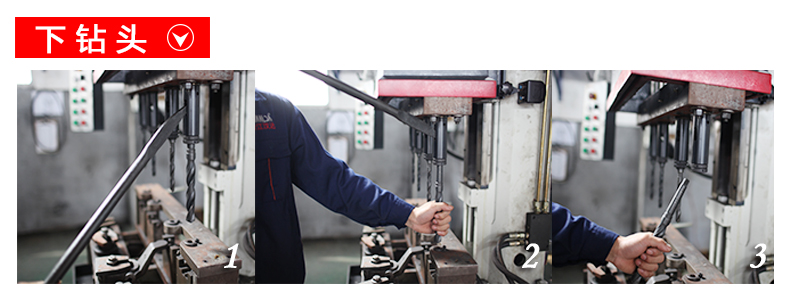

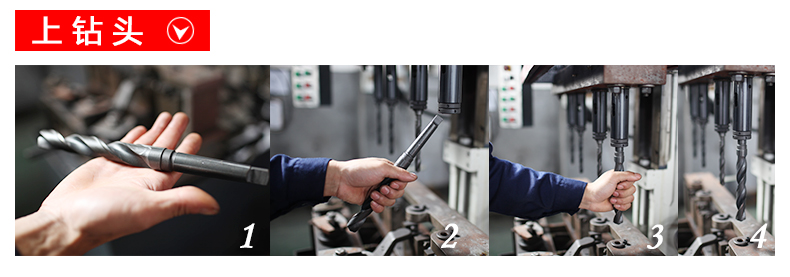

锥柄麻花钻更换钻头步骤(适用钻孔直径≥13mm的机型(5223/5232/6223))
