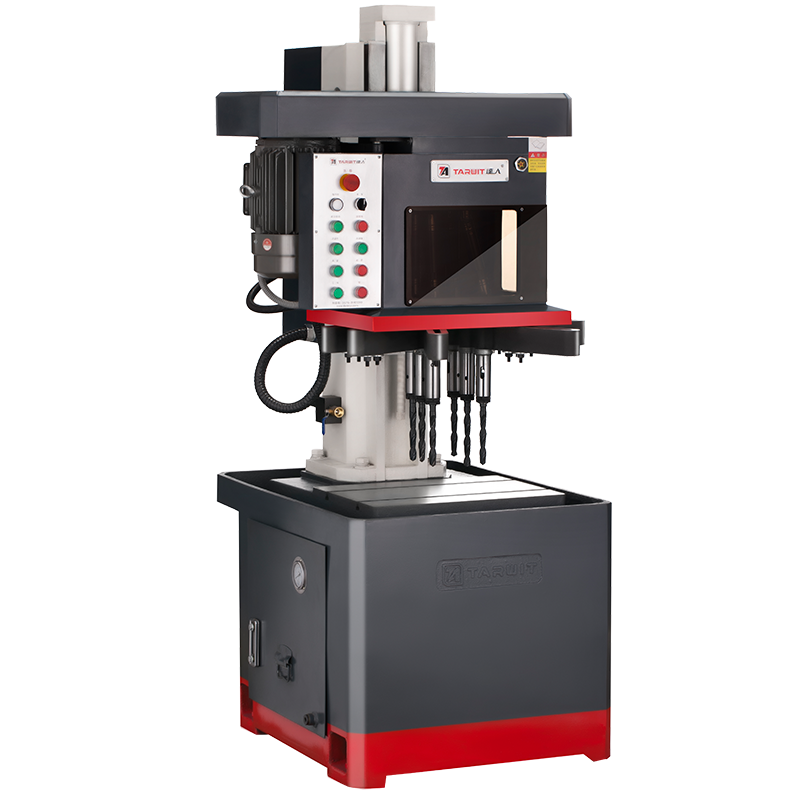

ZB5223X6

立式多轴钻床

主要技术参数

典型加工工件

相关产品推荐

主要技术参数

机型	单位	ZB5223X6
最大轴数	pcs	6
孔径	mm	Φ14-Φ23
钻杆型号		莫氏2号/ER25/ER32
钻孔面积	mm	170X290/290X290
主轴最小中心距	mm	45mm
工作台面积	mm	350X500
主轴端至工作台最小距离	mm	210mm
最大行程	mm	240/440
主轴转速	r/min	224/338/549
变速方式	—	皮带塔轮
主轴电机	kw	4
进给方式		液压
切削液电机	kw	0.09
液压泵电机	kw	0.75
机床外形尺寸	mm	907X684X1780
重量	kg	980

达人机床保留更改产品设计与规格的权利,如有变更恕不另行通知。如有产品图片与实物有区别,以实物为准。如有任何编辑错漏或翻译上的错误,望广大客户谅解。

典型加工工件

ZB5223*6(300*300) Φ17.7mm钻轨道配件

产品型号：

ZB5223*6（300*300）

工件名称：

轨道配件

工件材质：

45#

加工孔径：

Φ17.7mm

加工孔深：

35mm通孔

加工孔数：

3孔

ZB5223*6(300*300) Φ17.7mm钻轨道配件

ZB5223*6(300*300)Φ14.2mm钻轨道配件

产品型号：

ZB5223*6（300*300）

工件名称：

轨道配件

工件材质：

45#

加工孔径：

Φ14.2mm

加工孔深：

35mm通孔

加工孔数：

3孔

ZB5223*6(300*300)Φ14.2mm钻轨道配件

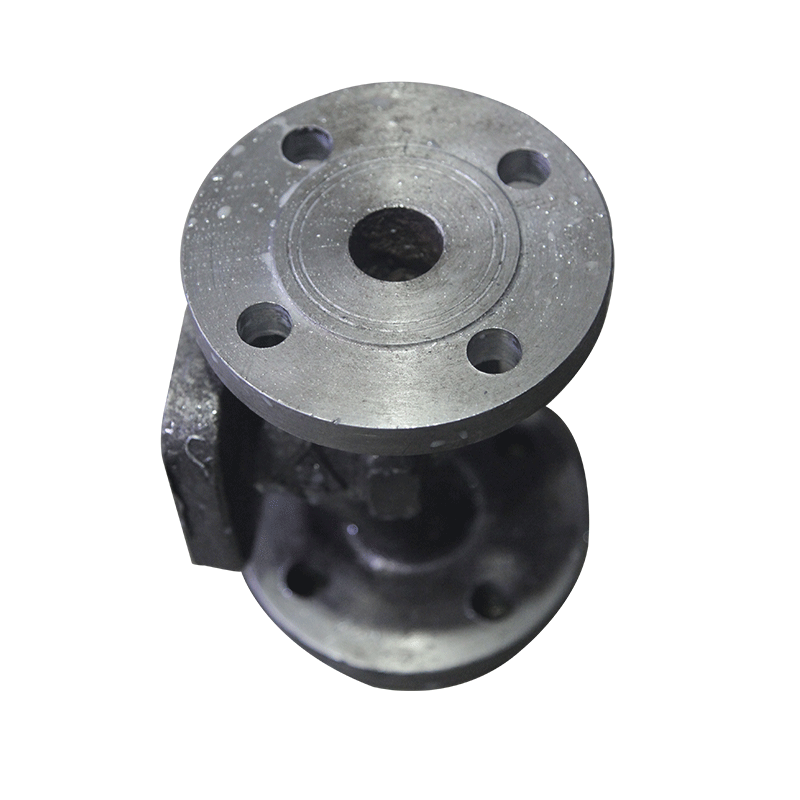

阀体

产品型号：

ZB5223X6

工件名称：

阀泵钻孔

工件材质：

钢

加工孔径：

φ14mm

加工孔深：

20mm

加工孔数：

4

钢板

产品型号：

ZB5223X6/4Y

工件名称：

钢板

工件材质：

60si2mn钢

工件尺寸：

480X120mm

加工孔径：

Φ17

加工孔深：

18mm

ZB5223*6/4Y 钻泵体

产品型号：

ZB5223*6/4Y

工件名称：

泵体

加工孔径：

14mm

加工孔深：

25mm

加工孔数：

4

加工时间：

80s

ZB5223*6/4Y 钻泵体

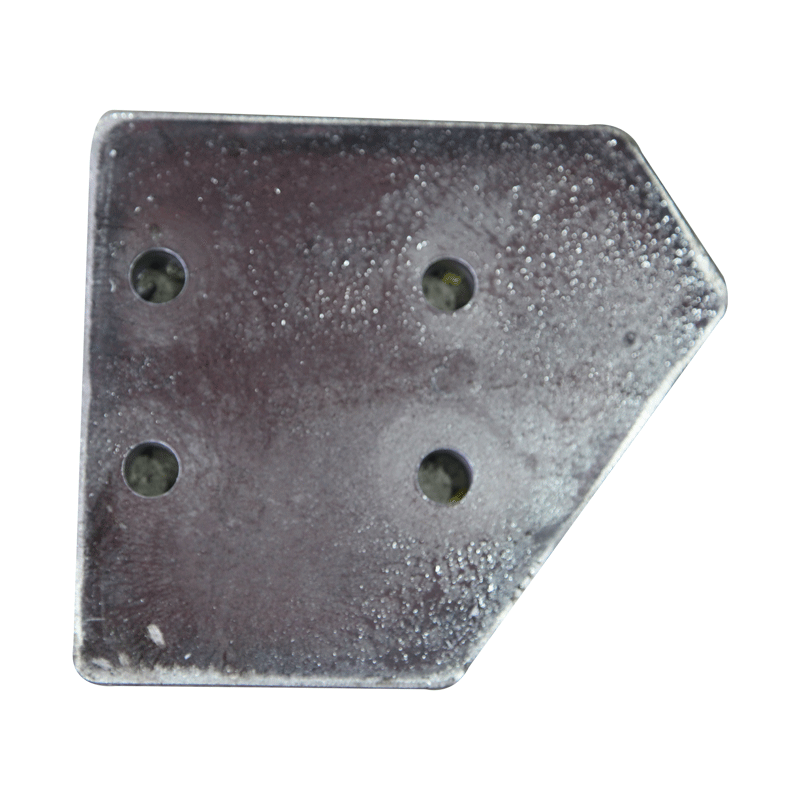

ZB5223*6/4Y多轴钻床钻A3铁板

产品型号：

ZB5223*6/4Y

工件名称：

A3铁板

工件材质：

铁

加工孔径：

φ17mm

加工孔深：

22mm

加工孔数：

4

ZB5223*6/4Y多轴钻床钻A3铁板

ZB5223*6/4Y 钻汽车零部件（铸钢）

产品型号：

ZB5223*6/4Y

工件名称：

汽车零部件

工件材质：

铸钢

加工孔径：

Φ20mm

加工孔深：

40mm通孔

加工孔数：

4孔

ZB5223*6/4Y 钻汽车零部件（铸钢）

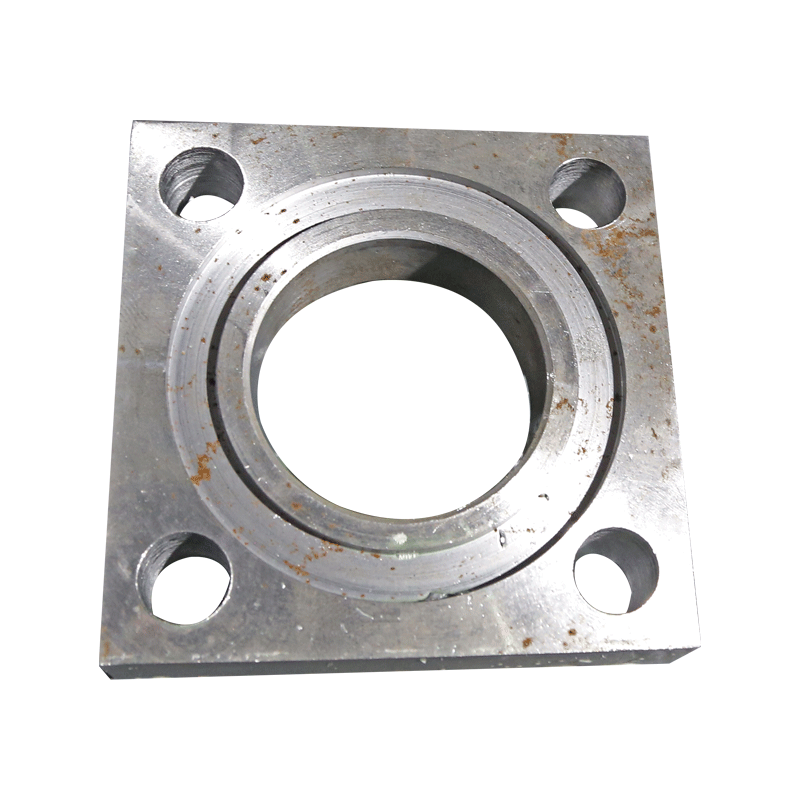

法兰

产品型号：

ZB5223*6/4Y

工件名称：

法兰

工件材质：

铸件

加工孔径：

φ10.9mm

加工孔深：

20mm

加工孔数：

4孔

蝶阀

产品型号：

ZB5223X6/4Y

工件名称：

蝶阀

工件材质：

球墨铸铁

工件尺寸：

150X150mm

加工孔径：

22mm

加工孔深：

30.6mm

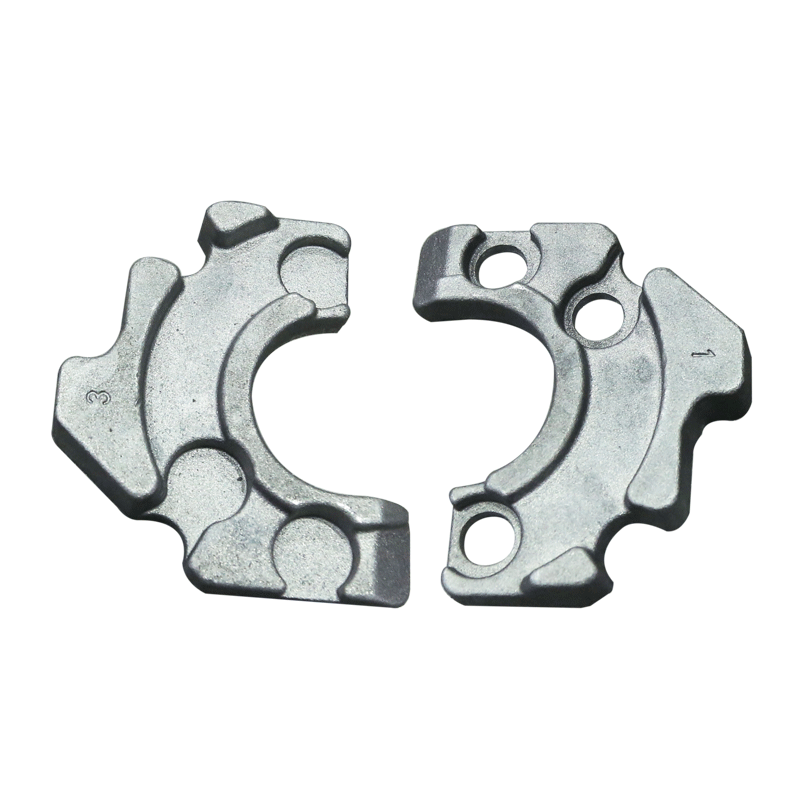

工程机械配件

产品型号：

ZB5223*6/4Y

工件名称：

工程机械配件

工件材质：

铸件

加工孔径：

20mm

加工孔深：

6mm

加工孔数：

3

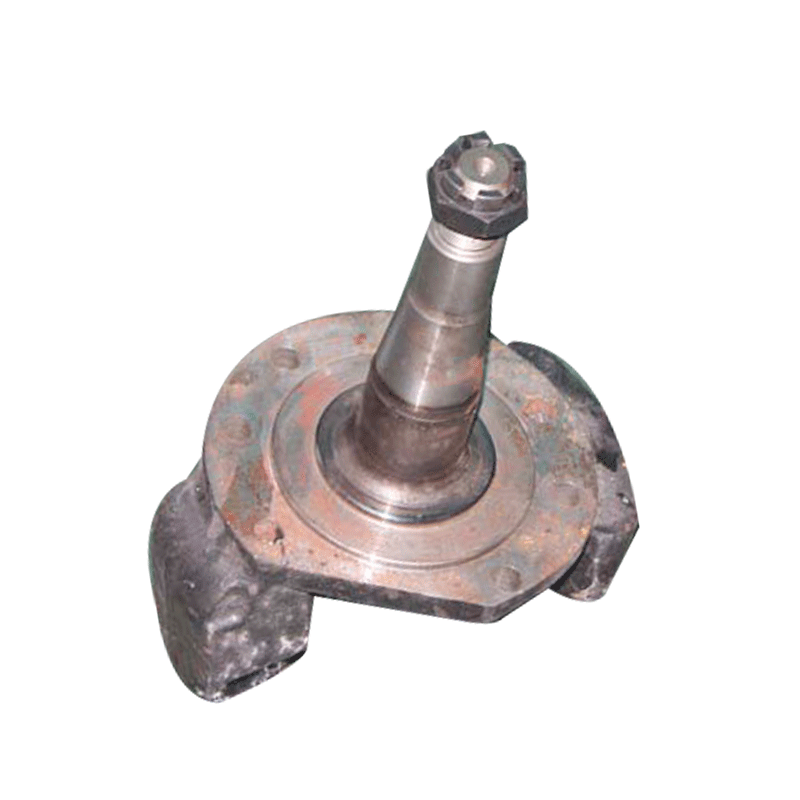

汽车转向节

产品型号：

ZB5223*6/6Y

工件名称：

汽车转向节

工件材质：

钢

加工孔径：

Φ12mm

加工孔深：

20mm

加工孔数：

6
