达人QK6623*36是数控多轴打孔结合多轴攻丝的钻攻一体机，通过移动工作平台实现多工位联动，重复定位，完成钻孔攻丝动作。

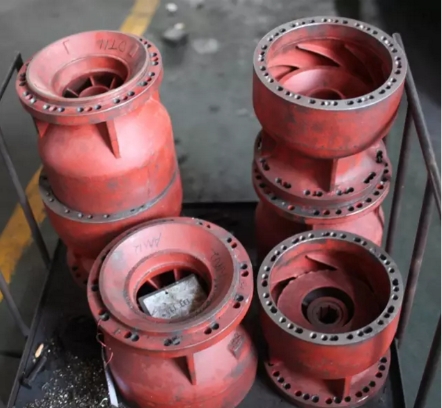

农业泵外壳

加工要求　　

1.孔径： Φ14mm；Φ11 mm，攻丝UNC1/2-13；

2.孔深：一边15mm通孔，另一端30mm，攻丝深度20mm；

3.孔数分布：泵两端面打12个孔，孔均匀分布；其中一端面在打孔基础上攻丝

4.打孔24孔，攻丝12孔，一次装夹完成；

5.工件材质：铸铁；工件外形尺寸：直径200-300mm，高度280mm-320mm；

设计方案

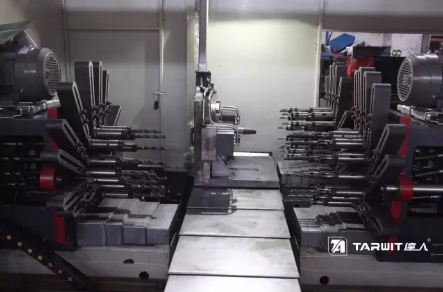

1.在原双头钻孔攻丝机基础上，新增一工位，即三工位；

2.工件两端同时分别打12孔，并通过移动工作台滑动将工件自动移至攻丝工位，重复定位精度达到±0.005；

3.自动排屑系统；

4.全封闭防护罩，保障操作者人身安全及车间环境；

5.采用高品质丝杆，经久耐用；

6.自动润滑系统，延长导轨使用寿命；

7.伺服电机驱动进给，进给力均匀、稳定；

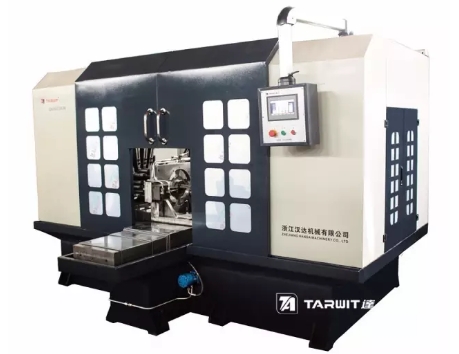

　　设计机型：达人多轴钻攻一体机QK6623*36

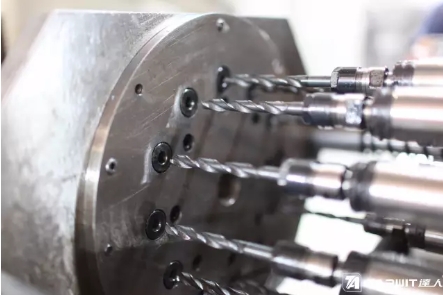

高稳定度钻杆，经久耐用

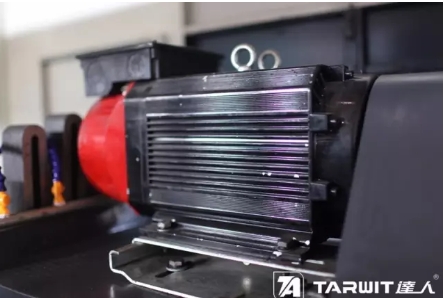

伺服驱动

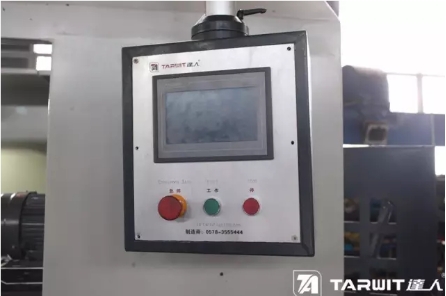

一键操作，简单易学

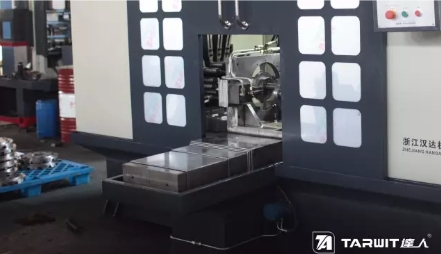

自由移动工作滑台

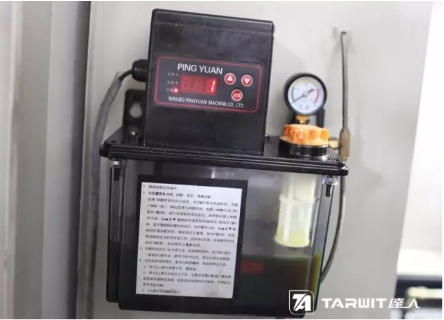

自动加油，润滑导轨
