多轴钻床怎样选型,多轴钻床的种类
浏览量:6153次发布时间:2019-07-25 13:36:16

多轴钻床是一次可以成型十几或二十几个孔的钻床。傻瓜式操作,简单易学。而且通用性好,可以实现不同孔位、不同孔距、不同孔径的零件加工。

工具:样本、纸笔、测量工具、计算器

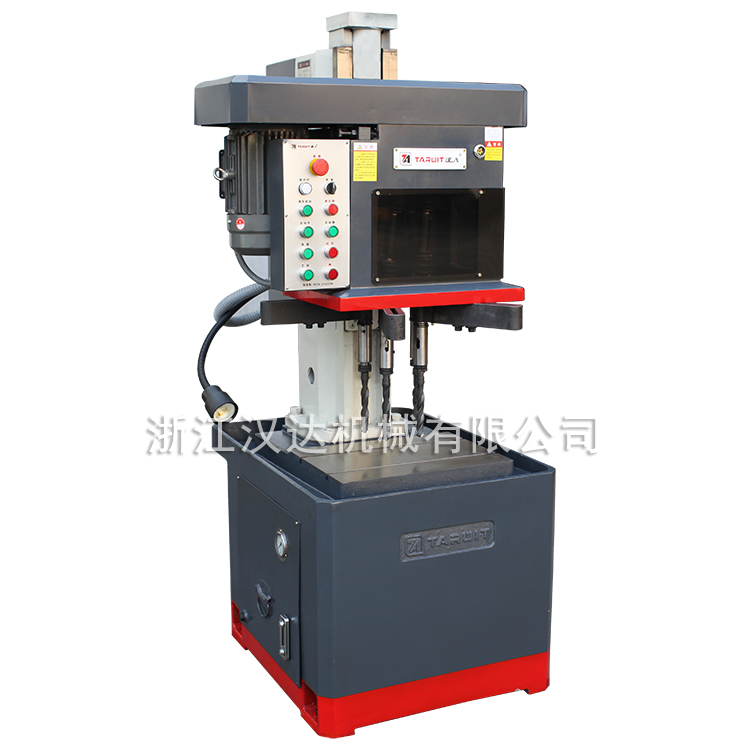

多轴钻床 (1).jpg

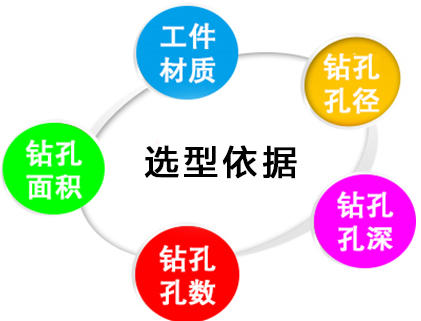

步骤一:首先确定需要加工的工件材质:有色金属、黑色金属、工具钢等,要由工件材质和精度确定选用多轴钻床的技术要求。

步骤二:在确定加工工件的精度,精度太高,如零部件孔位置在5丝以内、孔径精度在5丝以内的,不适合一次性用钻床加工。钻床是粗加工工艺,要达到如此精度对钻床本身及刀具都是一种挑战,需定制钻用机才行,然后一般定制成本高,综合考虑选择加工中心更合适。

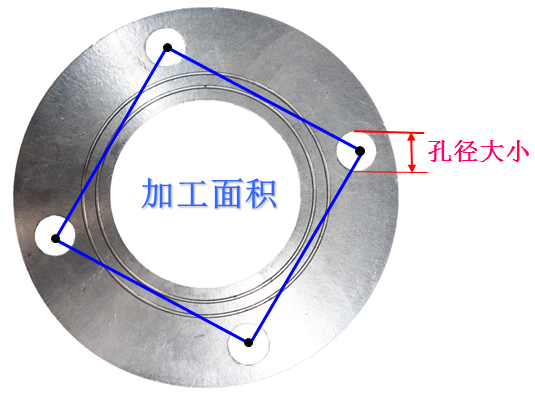

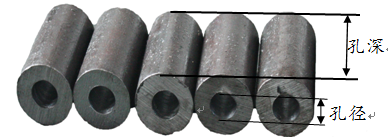

步骤三:然后确定工件的孔数、孔深、钻削孔径大小和加工面积,来选择常规机型。

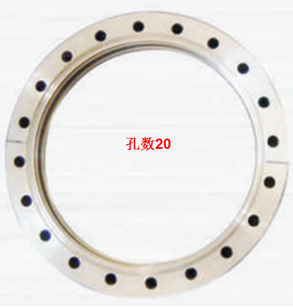

多轴钻床 (7).png

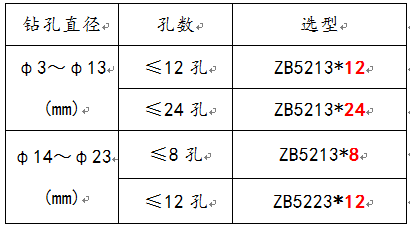

示例:1、工件钻削孔径(钻头)大小在Φ3~Φ7mm内,最小中心距要求在24mm以上

2、工件钻削孔径(钻头)大小在Φ3~Φ13mm内,ER20最小中心距要求在30mm以上

多轴钻床 (6).png多轴钻床 (1).png

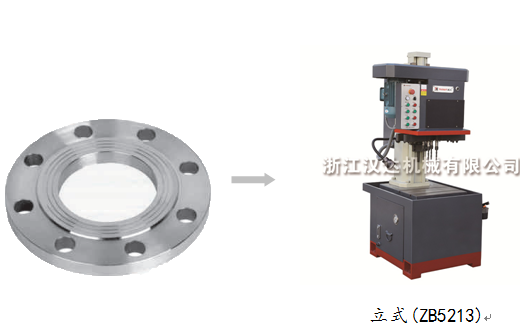

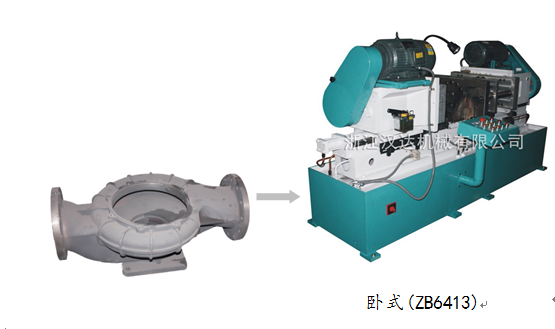

步骤四:还需要根据工件外形和钻孔要求,选择用立式或卧式多轴钻床。




步骤五:选好机型后,根据加工工件批次数量及精度要,选择可调杆或者固定板。

3 zb5223.jpg

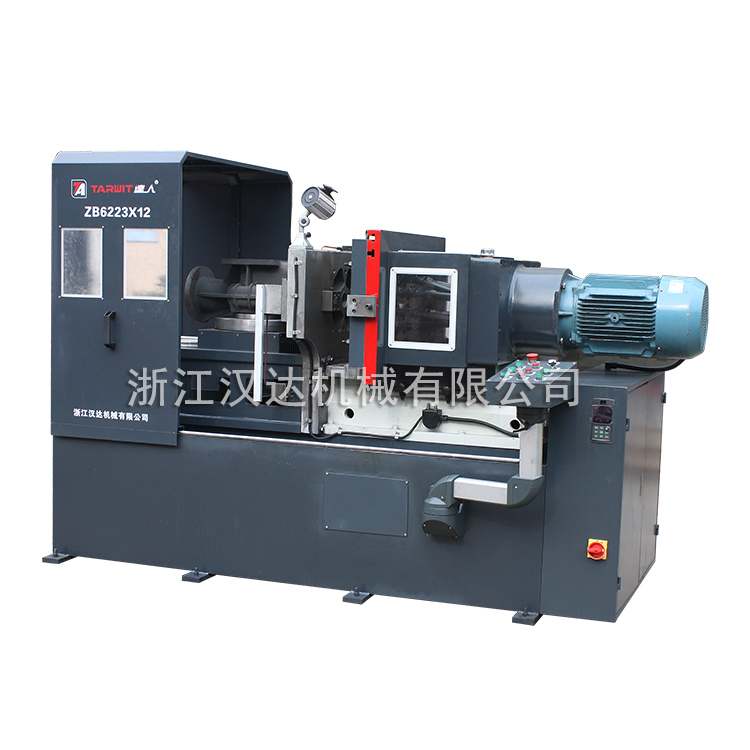

5-01 zb6223.jpg

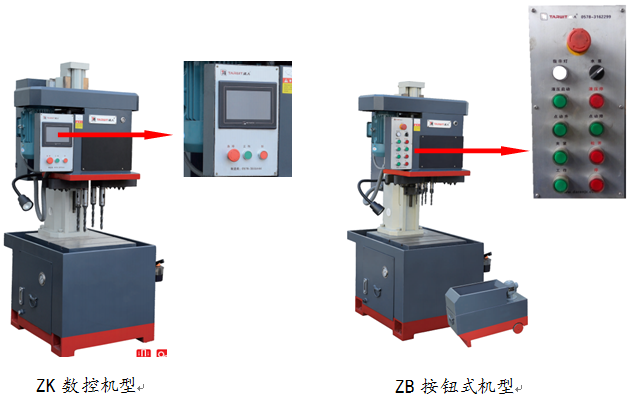

注意事项:如果孔比较深(一般是孔深大于孔径3倍以上)为深孔加工,选用数控机型,数控机型有自动排序功能可以分十段次加工深孔,其他一般选用按钮式机型。




相关资讯:》百度经验  多轴钻床怎样选型,多轴钻床的机型有哪些分类
