达人多轴钻床安装与调试（ZB系列）

一、安装

1、机床的吊运

机床的重心较高，在用叉车起动时应注意机床的平衡性。如用绳索起吊，必须注意周围安全，防止侧翻。

注：机床和吊绳之间应放置较软的保护性物品，以免损坏机床油漆。

2、机床的清洗

出厂前机床的表面涂了一层防锈油。安装后，必须用煤油或清洗剂进行清洗。

注：不能用汽油或腐蚀性的溶剂清洗机床，并注意防火。

3、机床的安置

在机床的周围应留出足够的空间（机身四周留约1M左右），以便于添加保护罩、油箱拉出加油，及操作工人上下料。

4、调平多轴钻床

当机床吊放到地脚螺钉上以后，将水平仪放置在机床工作台导轨面上交替移动，并不断微调地脚螺栓，直至平整为止。

注：沿工作台导轨平面的纵横向方向移动时，水平仪续数误差应小于0.1/1000；水平仪请选用读数为0.02mm/m的框式水平仪或合像水平仪。

二、调试

2.1添加液压油

在使用机器前，必须先加干净液压油，直到油面计黑线位置。

注：冬天用L-HL32，夏天用L-HL46

2.2添加冷却水

在调试和使用时，应先加冷却水和5-8%皂化液，直到箱满为止，约60L。

注：冷却水泵不可在水箱中没有冷却水的情况下运转，否则会损坏冷却水泵；冬季，如果冷却水结冻，不可开机，应用+10摄氏度左右的温水融化，否则会损坏水泵。

2.3主轴转速

2.4调速阀

旋转调速阀控制进给速度

不锈钢一般放在1档，最终都需要在参考值范围左右微调。

2.5安装钻头

2.6接通冷却液泵电源和三相电源

50HZ/380V三相交流电源电源线截面2.5mm 以上

2.6.1冷却泵电源

3根线顺序可以随意接（ U3、V3、W3）

2.6.2电源

3根线先无顺序接上（L1、L2、L3），接通电源后，确认钻头旋转方向，如果钻头反向旋转，则将任意2根电线相互调换接上即可。

注：应该由专业电工依照国标进行配电，配电时应先断电，并确认电压值。

2.7调整移动臂

将钻头对准钻孔的位置，锁紧移动臂的锁紧螺母，固定移动臂。

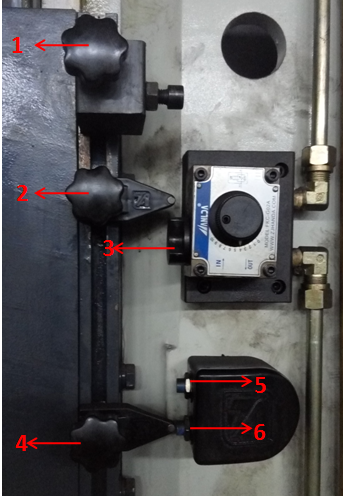

2.8 调整高度及速度

1部件是控制工件表面

2部件是控制钻孔深度

3部件是调速阀，要让1部件碰到才起作用

4部件是机架回位高度控制

5部件是行程开关，与2部件配合，控制钻孔深度

6部件是行程开关，与4部件配合，控制机架回位高度

具体过程：

第一步：调速阀调至“0”档

第二步：点动降，钻头置于工件表面，将1部件位置移动到1与3相碰的位置，固定1部件，即为控制工件表面

第三步：2部件移动到5上方一定的位置（相距约孔深度）

第四步：将调速阀调至“3”（按2.3来调）档，通过机架上升、下降来微调2部位的位置和调速阀，直到适合为止。即确定控制钻孔深度和速度

第五步：将4部件移至6开关下方一定的位置，上升机架，4部件碰到6开关，微调4的位置，将机架上升的高度调至合适为止。固定4的位置，即机架回位高度已确定。

就可以开始试钻了
